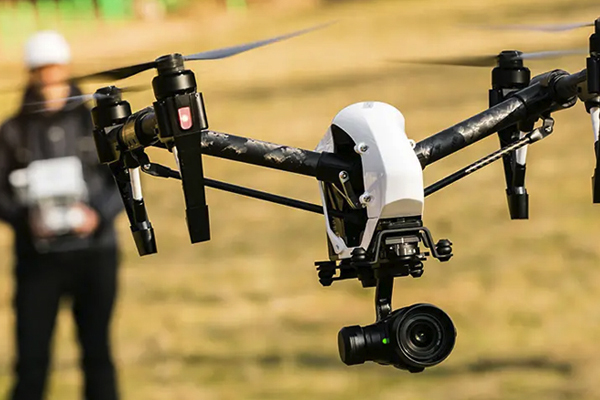

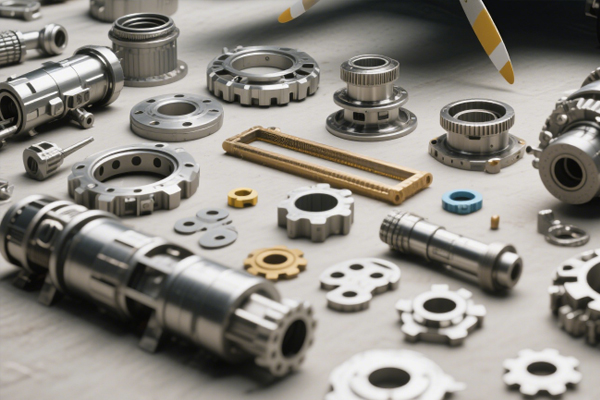

無人機作為低空經濟的核心載體，已廣泛應用于航拍測繪、物流運輸、電力巡檢、農業植保、應急救援等多個領域。無人機的飛行性能、續航能力、作業精度與安全可靠性，均高度依賴于核心零部件的加工質量。從決定飛行姿態的螺旋槳、舵機，到保障動力輸出的電機座、齒輪箱，再到承載控制中樞的機身框架，每一個零件的加工精度、材料性能與結構合理性，都直接影響無人機的綜合性能。與傳統機械零件加工不同，無人機零件加工需同時兼顧“輕量化減重”與“高精度保障”兩大核心目標，圍繞這一核心，形成了涵蓋材料選型、精度控制、結構工藝、表面處理等多維度的嚴苛技術要求體系，成為無人機產業高質量發展的關鍵支撐。
一、材料選型：輕量化與性能平衡的核心前提
無人機的續航能力與有效載荷是核心競爭力，而零件重量是影響這兩大指標的關鍵因素。因此，無人機零件加工的材料選型首要遵循“輕量化優先、性能適配”的原則，在降低重量的同時，確保零件具備足夠的強度、剛度、耐腐蝕性與抗疲勞性，以適應復雜的飛行環境。
輕量化材料成為主流選擇。鋁合金（如6061、7075系列）憑借密度低、強度高、加工性能好的優勢，廣泛應用于無人機機身框架、機翼、電機座等核心結構件；碳纖維復合材料則以比強度高、比模量高、抗腐蝕性能優異的特點，成為高端無人機的核心材料，用于制造機翼主梁、螺旋槳槳葉、機身承力結構等關鍵零件，可在大幅減重的同時提升結構承載能力；工程塑料（如ABS、PC、PEEK）則因重量輕、成型性好、成本可控，適用于無人機外殼、內飾件、連接件等非承力或次承力零件。
材料性能需精準匹配飛行場景。不同應用場景的無人機對零件材料性能要求差異顯著：高空長航時無人機的結構零件需具備優異的耐低溫、抗紫外線性能，避免高空環境導致材料老化或性能衰減；農業植保無人機的零件需耐受農藥腐蝕，因此需選擇耐腐蝕性能強的材料或進行針對性表面處理；工業巡檢無人機常需在復雜地形飛行，零件需具備較高的抗沖擊性，以應對可能的碰撞風險。此外，動力系統相關零件（如齒輪、軸承）需選擇高強度、高耐磨性的材料，確保動力傳輸?shù)姆€(wěn)定可靠。
二、精度控制：飛行穩定性與作業精度的核心保障
無人機飛行過程中需精準響應操控指令，實現穩定懸停、精準飛行與高效作業，這對核心零件的加工精度提出了極高要求。無人機零件加工的精度控制需覆蓋尺寸精度、形位公差、幾何輪廓精度等多個維度，尤其是傳動系統、舵控系統等核心部件，需達到微米級精度標準。
尺寸精度要求嚴苛且穩定。核心傳動零件如齒輪、絲杠的尺寸公差需控制在±0.005~±0.01mm范圍內，確保動力傳輸?shù)捻槙承耘c效率，避免因尺寸偏差導致傳動間隙過大或卡滯，影響飛行姿態控制；螺旋槳槳葉的尺寸公差需嚴格把控，葉片長度、弦長的偏差需控制在±0.1mm以內，確保多槳葉旋轉時的動平衡性能，避免產生飛行抖動；電機軸的直徑公差需控制在±0.003mm，保證電機運轉的穩定性與同心度。
形位公差控制是保障裝配與飛行性能的關鍵。機身框架的平面度、直線度需控制在0.02mm/m以內，確保各部件裝配的精準性，避免因框架變形導致機身重心偏移，影響飛行穩定性；舵機搖臂的同軸度需≤0.01mm，保證舵面轉動的精準響應，確保無人機姿態控制的靈敏度；螺旋槳槳葉的扭轉角、葉面平面度需嚴格管控，避免因形位偏差導致氣動性能下降，影響飛行效率與續航能力。
幾何輪廓精度適配氣動性能需求。無人機的機翼、尾翼、螺旋槳等氣動零件，其表面幾何輪廓的精準度直接影響氣動效率。例如，機翼的翼型輪廓誤差需控制在微米級，通過五軸聯動加工技術確保翼型曲面的平滑過渡，減少空氣阻力；螺旋槳的葉面曲面需與設計氣動模型精準匹配，避免因輪廓偏差產生額外的渦流，降低推進效率。加工后需通過三維掃描、氣動性能測試等手段驗證幾何輪廓精度。
三、結構工藝：輕量化與剛性的協同優化
無人機零件的結構設計與加工工藝緊密相關，核心技術要求是通過優化結構工藝，在實現輕量化的同時，保證零件的結構剛性與承載能力，避免因結構薄弱導致飛行過程中出現變形或失效。

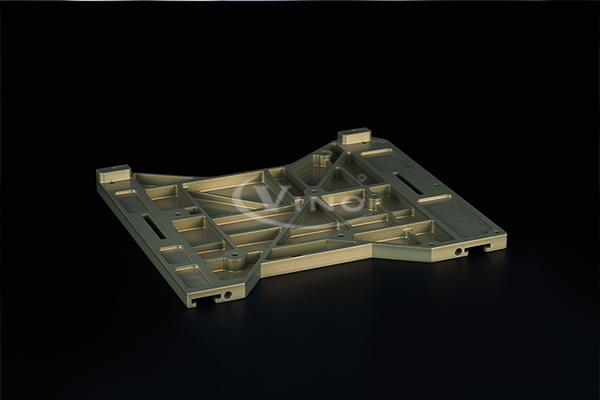

一體化成型工藝提升結構效率。針對機身框架、機翼等復雜結構零件，采用一體化成型工藝（如鋁合金整體銑削、碳纖維復合材料一體成型），可減少連接件數量，降低裝配誤差，同時提升結構整體性與剛性。例如，無人機機身框架采用整體銑削工藝，直接從整塊鋁合金坯料中銑削成型，避免了傳統拼接工藝帶來的重量增加與結構薄弱問題；碳纖維機翼采用一體成型工藝，確保翼面結構均勻，提升氣動性能與承載能力。
輕量化結構設計與精密加工結合。通過拓?fù)鋬?yōu)化設計，去除零件非承力區域的材料，采用中空結構、鏤空設計、加強筋優化等方式，在減輕重量的同時保證結構剛性。例如，電機座采用中空結構設計，通過精密銑削加工去除多余材料，重量可降低30%以上，同時通過加強筋優化保證電機安裝的穩定性；機身連接件采用鏤空設計，在不影響連接強度的前提下大幅減重。加工過程中需精準控制鏤空尺寸與加強筋厚度，避免結構強度不足。
薄壁件加工工藝控制。無人機的機身外殼、機翼蒙皮等零件多為薄壁結構，厚度常僅為1~3mm，加工過程中易出現變形、振動等問題，導致加工精度下降。因此，薄壁件加工需采用針對性的工藝措施：選用剛性好、精度高的加工設備，減少設備振動對加工的影響；優化切削參數，采用高速切削、小進給量、小背吃刀量的切削方式，降低切削力與切削熱，減少零件變形；采用專用夾具進行柔性裝夾，避免裝夾力過大導致零件變形；加工過程中進行在線檢測，及時調整加工參數，確保加工精度。
四、表面處理：耐環境與性能提升的關鍵環節
無人機需在復雜多樣的環境中飛行，面臨高低溫變化、濕度波動、紫外線照射、沙塵侵蝕等多種考驗。因此，無人機零件的表面處理需滿足耐腐蝕性、抗老化性、耐磨性等技術要求，同時兼顧輕量化與外觀質量。
耐腐蝕與抗老化處理適配復雜環境。鋁合金零件常采用陽極氧化處理，在表面形成一層致密的氧化膜，不僅能提升耐腐蝕性，還能增強表面硬度與耐磨性，同時可通過染色實現外觀美化；碳纖維復合材料零件需進行表面封孔、涂覆抗紫外線涂層處理，避免紫外線照射導致材料老化、強度下降；農業植保無人機的零件需進行防腐蝕涂層處理，耐受農藥、化肥的侵蝕，確保零件使用壽命。
減阻與耐磨處理提升飛行效率。螺旋槳、機翼等氣動零件的表面需進行精密拋光或涂覆減阻涂層處理，降低表面粗糙度（通?？刂圃赗a≤0.1μm），減少空氣阻力，提升飛行效率與續航能力；傳動系統的齒輪、軸承等零件需進行表面硬化處理（如滲碳、氮化）或涂覆耐磨涂層（如TiN涂層），提升表面硬度與耐磨性，減少磨損，延長使用壽命。
輕量化表面處理工藝控制。表面處理過程中需嚴格控制涂層厚度，避免因涂層過厚增加零件重量。例如，鋁合金零件的陽極氧化膜厚度控制在5~15μm，既保證耐腐蝕性能，又不會顯著增加重量；減阻涂層采用超薄涂層技術，厚度僅為幾微米，在提升氣動性能的同時兼顧輕量化需求。
五、工藝穩定性與可靠性：批量生產與飛行安全的保障
無人機產業已進入規模化量產階段，零件加工需滿足批量生產的工藝穩定性要求，同時確保零件具備足夠的可靠性，以保障飛行安全。這一技術要求貫穿加工全流程，涵蓋工藝標準化、質量檢測、可靠性驗證等多個環節。
工藝標準化與穩定性控制。建立標準化的加工流程，對切削速度、進給量、熱處理溫度、表面處理參數等關鍵工藝參數進行嚴格定義與實時監控，通過SPC（統計過程控制）手段確保參數波動在允許范圍內，保證批量生產零件的質量一致性。例如，螺旋槳批量加工過程中，通過統一的模具參數、成型溫度與冷卻速度，確保每一片槳葉的尺寸與性能一致；鋁合金結構件加工過程中，監控銑削速度與進給量，避免批次間精度偏差。
全流程質量檢測體系。從原材料入庫到零件加工完成，建立多維度的質量檢測體系：原材料檢測需驗證材料的化學成分、力學性能、尺寸精度，確保符合加工要求；加工過程中進行在線檢測，及時發現加工偏差并調整參數；成品檢測采用高精度檢測設備（如三坐標測量機、激光干涉儀、表面粗糙度儀），全面檢測尺寸精度、形位公差、表面質量等指標；此外，還需對零件進行力學性能測試（如拉伸、彎曲、抗疲勞測試）、環境適應性測試（如高低溫、濕熱、鹽霧測試），驗證零件的可靠性。
關鍵零件的可靠性強化。針對傳動系統、動力系統等核心關鍵零件，采用冗余設計與強化加工工藝，提升可靠性。例如，齒輪采用滲碳淬火+精磨工藝，提升齒面硬度與抗疲勞性能；電機軸采用高強度合金鋼材料，并進行調質處理，確保長期高速旋轉下的穩定性；機身關鍵承力結構采用疲勞強度校核與強化加工，避免長期飛行振動導致的疲勞失效。
六、特殊功能零件的專項技術要求
不同應用場景的無人機，其特殊功能零件需滿足針對性的技術要求：測繪無人機的云臺零件需具備極高的旋轉精度與穩定性，轉角誤差需控制在0.01°以內，確保拍攝畫面清晰穩定；物流無人機的貨艙門鎖零件需具備高可靠性與精準的開關控制，避免飛行過程中貨艙意外開啟；應急救援無人機的紅外探測模塊外殼零件需具備良好的透光性與密封性能，同時耐受惡劣環境，確保探測精度；農業植保無人機的噴頭零件需具備精準的流量控制與防堵塞性能，噴嘴孔徑公差需控制在±0.005mm，保證噴霧均勻性。
結語：無人機零件加工的核心技術要求圍繞“輕量化”與“高精度”兩大核心目標展開，是材料科學、精密加工技術、結構設計與環境適配性的綜合體現。隨著無人機技術向高空長航時、重載高效、智能精準方向發展，對零件加工的技術要求將進一步升級，不僅需要突破輕量化材料的精密加工技術，還需融合數字化、智能化手段提升工藝穩定性與可靠性。唯有堅守核心技術要求，持續深耕工藝優化與技術創新，才能推動無人機產業向更高質量、更廣泛應用的方向發展，為低空經濟的繁榮提供堅實的制造支撐。
